I. Meiwha slīpmašīnas pamatdizaina koncepcija
1. Pilna procesa automatizācija: integrē slēgtā cikla sistēmu "pozicionēšana → slīpēšana → pārbaude", aizstājot tradicionālo manuālo mašīnas darbību (samazinot manuālo iejaukšanos par 90 %).
2. Fleksharmoniska kompozītmateriālu apstrāde: Cietleģētā/ātrgaitas tērauda griezējinstrumenti ir saderīgi ar mīkstiem materiāliem (piemēram, papīra griešanas nažiem), un tiek izmantota vieda spiediena atgriezeniskā saite, lai novērstu griešanas malas plaisāšanu.
Meiwha frēze (MH)
II. 3 slīpmašīnu veidi.
1.Putekļsūcēja modelis, pilnībā automātiska slīpēšanas mašīna
Slīpēšanas diapazons:
- Gala frēze: 3–20 mm (2–4 flautas)
- Apaļš deguns: 3–20 mm (2–4 rievas) (R0,5–R3)
- Lodveida gala griezējs: R2-R6 (2 rievas)
- Urbja uzgalis: 3-16 (2 rievas)
- Urbja uzgaļa leņķi var regulēt no 120° līdz 140°.
- Fāzēšanas instruments: 3-20 (90° fāzēšanas centrēšana)
- Jauda: 1,5 kW
- Ātrums: 5000
- Svars: 45 kg
- Precizitāte: gala frēze 0,01 mm robežās, apaļa deguna griezējs, lodīšu griezējs, urbis, fāzēšanas griezējs 0,02 mm robežās.
2.Ar ūdeni dzesējama automātiska pilna cikla slīpmašīna
Slīpēšanas diapazons:
- Gala frēze: 3–20 mm (2–4 flautas)
- Apaļš deguns: 3–20 mm (2–4 rievas) (R0,5–R3)
- Lodveida gala griezējs: R2-R6 (2 rievas)
- Urbja uzgalis: 3-16 (2 rievas)
- Urbja uzgaļa leņķi var regulēt no 120° līdz 140°.
- Fāzēšanas instruments: 3-20 (90° fāzēšanas centrēšana)
- Jauda: 2 kW
- Ātrums: 5000
- Svars: 150 kg
- Precizitāte: gala frēze 0,01 mm robežās, apaļa deguna griezējs, lodīšu griezējs, urbis, fāzēšanas griezējs 0,02 mm robežās.
3.Pilnībā automātiska eļļas dzesēšanas cirkulācijas slīpēšanas mašīna
Slīpēšanas diapazons:
- Gala frēze: 3–20 mm (2–6 flautas)
- Apaļš deguns: 3–20 mm (2–4 rievas) (R0,2–r3)
- Lodveida gala griezējs: R2-R6 (2 rievas)
- Urbja uzgalis: 3-20 (2 rievas)
- Urbja uzgaļa leņķi var regulēt no 90° līdz 180°.
- Fāzēšanas instruments: 3-20 (90° fāzēšanas centrēšana)
- Jauda: 4 kW
- Ātrums: 5000
- Svars: 246 kg
- Precizitāte: gala frēze 0,005 mm robežās, apaļa deguna griezējs, lodīšu griezējs, urbis, fāzēšanas griezējs 0,015 mm robežās.

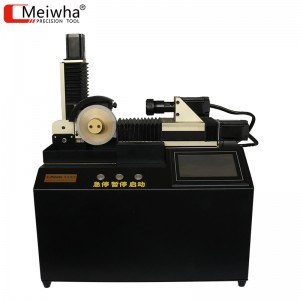

Putekļsūcēja modelis, pilnībā automātiska slīpēšanas mašīna

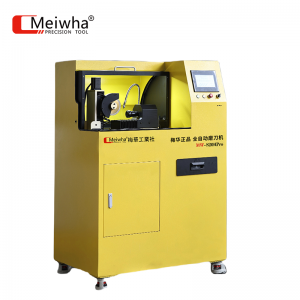

Ar ūdeni dzesējama automātiska pilna cikla slīpmašīna
Pilnībā automātiska eļļas dzesēšanas cirkulācijas slīpēšanas mašīna
III. Atlases vadlīnijas un scenāriju pielāgošana
| Flautas garums | Izvēlētais modelis | Atslēgu konfigurācija |
| ≤150 | ūdens dzesēšanas/vakuuma tipa | Kolbu komplekts, Slīpripu komplekts |
| > 150 | eļļas dzesēšana | Kolbu komplekts, Slīpripu komplekts |
IV. Bieži sastopamo problēmu risinājumi
1. jautājums: Slīpripu īss kalpošanas laiks
Iemesls: Nepareizs parametru iestatījums + Nepiemērota apkopes stratēģija
Risinājums: Cementēts karbīds: Lineārais ātrums 18–25 m/s
Slīpripas pulēšana: Dimanta veltnis 0,003 mm/katru reizi
2. jautājums: Virsmas līnijas
Iemesls: Slikts galvenās vārpstas dinamiskais balanss + Vaļīgs stiprinājums
Risinājums: (1). Veiciet dinamiskā balansa korekciju līdz G1.0 līmenim.
(2). Nofiksējiet stiprinājumu.
Publicēšanas laiks: 2025. gada 11. augusts
